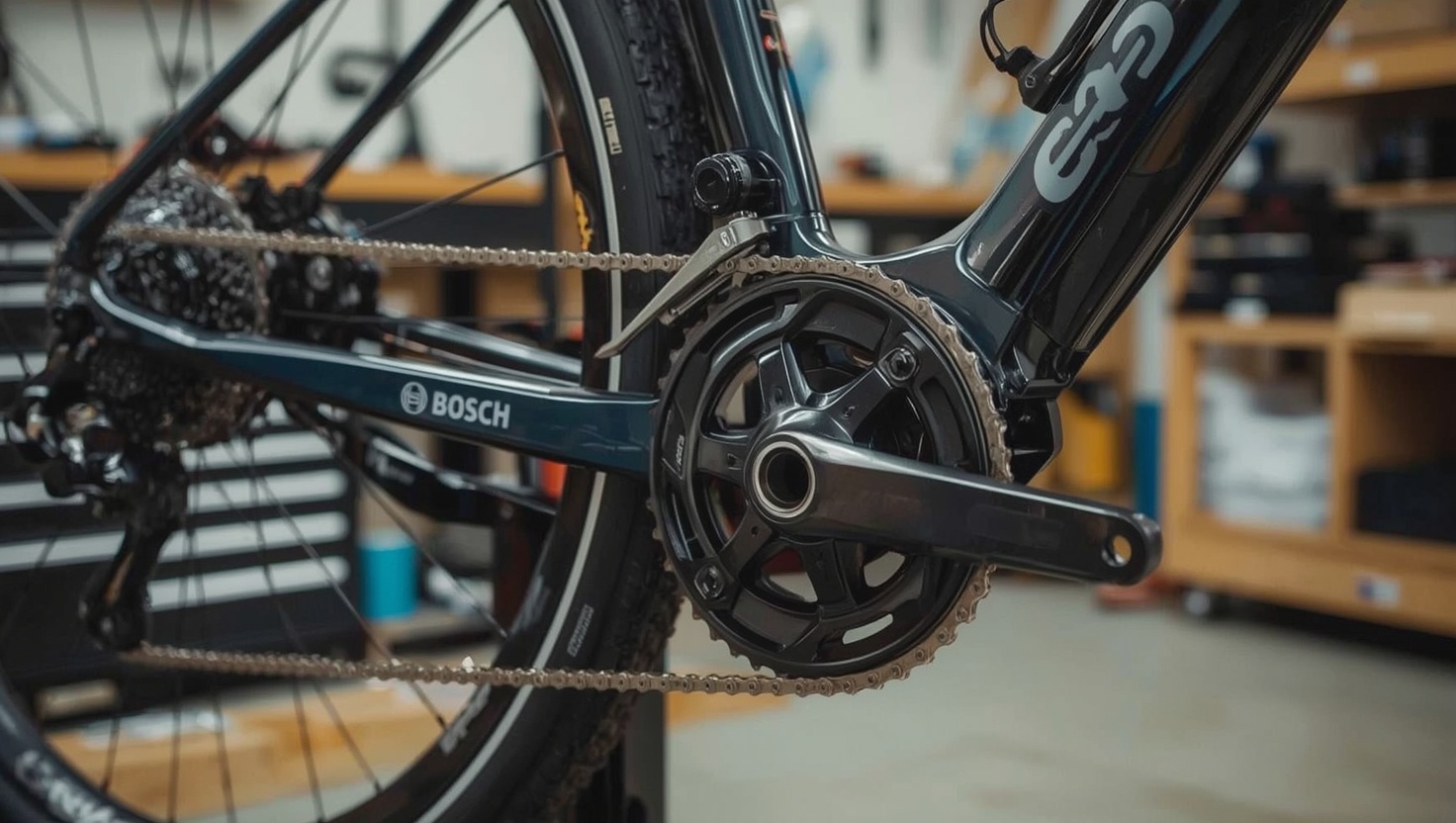

Bosch Active Line Plus: Kettenblatt einfach selber wechseln

Das Bosch Active Line Plus Kettenblatt wechseln ist eine Arbeit, die sich mit dem richtigen Werkzeug und etwas Sorgfalt selbst erledigen lässt — sofern man die entscheidende Besonderheit dieses Antriebs kennt: Der Lockring sitzt auf einem Linksgewinde. Wer das ignoriert und in die falsche Richtung dreht, riskiert ein festgezogenes Gewinde oder schlimmstenfalls einen beschädigten Motorgehäusedeckel. Diese Anleitung führt dich Schritt für Schritt durch den gesamten Prozess — von der Werkzeugliste bis zur Funktionskontrolle.

Benötigtes Werkzeug für den Kettenblattwechsel am Bosch E-Bike

Bevor der erste Schraubenschlüssel angesetzt wird, lohnt sich ein vollständiger Werkzeugcheck. Fehlendes Spezialwerkzeug ist der häufigste Grund, warum diese Arbeit mittendrin steckenbleibt — und dann meistens mit einem halb demontierten Antrieb.

Das Lockring-Werkzeug ist der kritische Punkt beim Bosch E-Bike Ritzel vorne tauschen. Der Bosch-spezifische Abzieher greift in die radiale Verzahnung des Lockrings — ein universelles Kassettenwerkzeug passt hier nicht. Wer sich unsicher ist, welches Tool für seinen Antrieb gilt, findet in der Werkzeugliste für Spezialwerkzeug für Tretlager eine weiterführende Übersicht über Bosch-kompatible Abzieher.

Zudem empfiehlt sich ein sauberer Arbeitsplatz mit Montagematte. Das Motorgehäuse des Active Line Plus ist aus einer Aluminiumlegierung gefertigt — Kratzer auf dem Gehäusedeckel entstehen schnell, wenn Teile lose auf einer Werkbank herumrutschen. Der Drehmomentschlüssel ist keine Empfehlung, sondern Pflicht: Bosch gibt für den Lockring 40 Nm an, für die Kurbelschraube je nach Modell 42–50 Nm.

Demontage des Kurbelarms und Vorbereitung des Antriebs

Ehe das Kettenblatt selbst zugänglich ist, muss der rechte Kurbelarm entfernt werden. Der Ablauf gilt sowohl für den Active Line Plus als auch für vergleichbare Generationen der Performance Line — der mechanische Aufbau ist in diesem Punkt identisch.

Schritt 1: Fahrrad sichern und Kette entfernen

Das Fahrrad wird in einen Montageständer eingespannt oder seitlich auf eine Arbeitsmatte gelegt. Die Kette vom Kettenblatt abheben — bei einem E-Bike ohne Schaltwerk geht das einfach durch Abnehmen des Kettenschutzes und leichtes Nachgeben der Kettenspannung. Bei Kettenschaltung die Kette auf das kleinste Ritzel legen und dann seitlich vom Zahnkranz nehmen.

Schritt 2: Kurbelschrauben lösen

Je nach Baujahr und Verbauungsform sitzt im Kurbelzentrum eine Hohlschraube (meist Innensechskant 8 mm). Diese löst man gegen den Uhrzeigersinn. Wichtig: Zuerst eine Umdrehung herausdrehen und prüfen, ob sich die Kurbel noch auf der Achse bewegt — manche Modelle haben eine zusätzliche Sicherungsschraube auf der Unterseite des Kurbelarms.

Schritt 3: Kurbelarm abziehen

Hier kommt der Kurbelabzieher zum Einsatz. Das Werkzeug wird in das Innengewinde des Kurbels eingedreht, die Druckschraube gegen die Achse gesetzt und gleichmäßig angezogen. Kein Hämmern — bei gleichmäßigem Druck gibt der Kurbelarm nach 2–3 Umdrehungen nach. Gewalt bedeutet hier fast immer ein gebrochenes Innengewinde.

Mit dem freigelegten Antrieb ist nun der Zahnkranz sichtbar. Beim E-Bike Zahnkranz wechseln am Active Line Plus sitzt das Kettenblatt auf einem Spiderring, der direkt über den Bosch-Lockring mit der Motorabtriebswelle verbunden ist.

Bosch Lockring lösen: Achtung Linksgewinde

Dies ist der technisch kritischste Schritt des gesamten Kettenblattwechsels — und gleichzeitig derjenige, der am häufigsten falsch ausgeführt wird.

Warum Linksgewinde?

Bosch verwendet ein Linksgewinde aus einem konstruktiven Grund: Die Abtriebswelle dreht sich beim Pedalieren in Fahrtrichtung, also im Uhrzeigersinn (aus Fahrerblickperspektive von rechts). Ein Rechtsgewinde würde sich unter dieser Belastung selbst lösen — das Linksgewinde hingegen zieht sich durch die Rotationskraft des Antriebs selbst fest. Das gleiche Prinzip findet man übrigens auch am linken Pedal vieler Fahrräder.

Demontage Schritt für Schritt:

1. Das Bosch-Lockring-Werkzeug in die Verzahnung des Lockrings einsetzen. Die Verzahnung hat meist 16–20 Zähne und passt nur zum Bosch-spezifischen Abzieher.
2. Den Kettenblatt-Spider mit einem Gegenhalter fixieren — entweder mit einem passenden Kettenblatthalter oder indem man die Kette um den Zahnkranz legt und einen Hebel dagegensetzt.
3. Den Drehmomentschlüssel im Uhrzeigersinn ansetzen. Gegendrücken mit dem anderen Arm, um keine Rotation auf das Motorgehäuse zu übertragen.
4. Lockring gleichmäßig lösen. Nach dem ersten Losbrechen läuft er leicht heraus — die Gewindesteigung ist fein genug, dass ein paar Umdrehungen reichen.

Markierungen am Lockring beachten

Neuere Bosch-Lockrings tragen auf einer Seite die Beschriftung “INSIDE” (Motorseite) und auf der anderen “OUTSIDE” (Kettenblattseite). Diese Ausrichtung ist beim Wiedereinbau zwingend einzuhalten — ein verkehrt eingesetzter Lockring presst nicht gleichmäßig auf den Spider-Sitz und kann zu Schlägen im Antrieb führen.

Zwischen Lockring und dem eigentlichen Kettenblatt-Spider sitzt oft ein Distanzring aus Kunststoff oder Aluminium. Diesen aufheben und die korrekte Position merken — bei manchen Bosch-Varianten gibt es hier Unterschiede je nach Kettenblattgröße (16 bis 20 Zähne sind beim Active Line Plus üblich).

Montage des neuen Kettenblatts und Reinigung der Motorwelle

Vor dem Einbau des neuen Kettenblatts kommt der Reinigungsschritt — und der wird in vielen DIY-Anleitungen zu kurz behandelt. Die Motorabtriebswelle sammelt über Tausende von Kilometern Fett, Kettenschmiermittel und Staub. Dieser Belag verhindert, dass der neue Spider sauber aufsitzt, und kann mittelfristig zu Unwucht führen.

Motorwelle reinigen:

1. Mit einem fusselfreien Lappen und Isopropanol die Welle abwischen. Eingetrocknetes Fett mit einem Kunststoff-Spatel (kein Metall — Kratzer fördern Korrosion) abschaben.
2. Die Verzahnung der Welle mit einer kleinen Zahnbürste ausbürsten. Auf Schäden an den Zähnen achten — ausgebrochene Wellenverzahnungen bedeuten einen Motoraustausch, keine Schraube lässt sich daran ändern.
3. Eine hauchdünne Schicht Kupferpaste auf die Wellenpassfläche auftragen — nicht in die Verzahnung, sondern auf die Anliegefläche des Spiders.

Neues Kettenblatt montieren:

Das Bosch Gen4 Kettenblatt (und die Generation für den Active Line Plus, die auf dem gleichen Wellenprofil sitzt) wird mit der korrekten Seite auf die Welle geschoben. Die Verzahnung der Welle und die des Spiders müssen exakt ineinandergreifen — nie mit Kraft drücken, sondern durch leichtes Drehen die Position suchen, bis der Spider fühlbar einrastet.

Danach den Distanzring einlegen (sofern vorhanden), den O-Ring kontrollieren und den Lockring mit der Hand eindrehen — diesmal gegen den Uhrzeigersinn, weil Linksgewinde. Sobald er handgestrafft ist, mit dem Drehmomentschlüssel auf 40 Nm anziehen. Dabei den Spider wieder gegenhalten, um keine Kraft auf das Motorgehäuse zu leiten.

Bosch Anzugsdrehmomente für den Active Line Plus:

• Lockring Kettenblatt: 40 Nm
• Kurbelschrauben (Bosch ISIS): 42–50 Nm (je nach Modelljahr, Herstellerangabe prüfen)
• Pedalgewinde: 35 Nm

Wer an dieser Stelle unsicher ist, welche Konfiguration für sein Rad zutrifft, findet bei E-Bike Leasing Details auch Informationen zu Serviceintervallen bei geleaste E-Bikes, die oft spezifischere Wartungsvorschriften haben.

Kettenblattgröße wählen

Beim E-Bike Kettenblatt wechseln am Active Line Plus stellt sich auch die Frage nach der Zahnzahl. Bosch bietet für diesen Antrieb Kettenblätter von 16 bis 20 Zähnen an. Ein kleineres Blatt (16 Zähne) erhöht die Übersetzung ins Schnelle — gibt mehr Endgeschwindigkeit, aber weniger Schubkraft. Ein größeres Blatt (20 Zähne) betont das Drehmoment im unteren Geschwindigkeitsbereich. Für die meisten Tourenfahrer ist die Standardgröße (18 Zähne) der sinnvollste Kompromiss. Die Kettenlänge muss nach einem Zahnzahlwechsel unbedingt überprüft und ggf. angepasst werden.

Abschlussarbeiten und Funktionsprüfung des Bosch Antriebs

Der Kurbelarm wird in der Montagereihenfolge wieder aufgesteckt: Welle reinigen, Kurbelarm auf die Verzahnung setzen, Hohlschraube mit 42–50 Nm anziehen. Die Kette einlegen und die Spannung prüfen — beim Bosch Active Line Plus ist in der Regel keine gesonderte Kettenspannereinstellung nötig, sofern die ursprüngliche Kettenlänge beibehalten wurde.

Sichtprüfung vor dem Testlauf:

• Lockring bündig und ohne Spiel am Motorgehäuse anliegend?
• Kettenblatt läuft ohne seitlichen Schlag?
• O-Ring korrekt in seiner Nut?
• Kette sitzt ohne Überdehnung oder Durchhang?

Testlauf ohne Motor:

Das Fahrrad kurz im Montageständer drehen lassen — von Hand die Kurbel rückwärts und vorwärts drehen, dabei auf Schlagen, Schleifen oder ungleichmäßigen Lauf achten. Erst wenn alles rund läuft, den Motor einschalten.

Erster Motorlauf:

Bosch-Antriebe initialisieren sich bei jedem Einschalten kurz. Nach dem Einschalten kurz im Stand treten und das Unterstützungsverhalten auf allen Stufen prüfen. Auf Geräusche achten: Ein klickendes oder mahlendes Geräusch aus dem Antrieb deutet auf einen nicht korrekt aufsitzenden Spider hin — in diesem Fall sofort absteigen und nachkontrollieren.

Vergleich Active Line Plus zu anderen Bosch-Generationen

Der Kettenblattwechsel am Performance CX Antrieb (Gen 3 und Gen 4) folgt demselben Grundprinzip — Linksgewinde, Bosch-Lockringwerkzeug, identische Drehmomente. Der Unterschied liegt primär in der Gehäuseform (flacher beim CX für MTB-Geometrien) und der Kettenblatt-Kompatibilität: CX-Kettenblätter und Active-Line-Kettenblätter sind trotz ähnlichen Aussehens nicht immer kreuzkompatibel, weil die Spacer-Konfiguration variiert. Bosch-Ersatzteile grundsätzlich antriebsspezifisch bestellen und Teilenummern vorab abgleichen.

Die Bosch Performance Line (ohne “CX”) teilt ebenfalls das Linksgewinde-Prinzip, hat aber eine leicht abweichende Wellenverzahnung ab Gen 4. Wer auf ein Bosch Performance Line Ritzel wechselt, sollte die Kompatibilitätsliste im Bosch eBike Parts Finder gegenchecken, ehe er bestellt.

Ein E-Bike Ritzel vorne wechseln ist kein schwarze Magie — aber das Linksgewinde ist eine echte Falle. Wer einmal im Uhrzeigersinn gelöst hat, vergisst es nicht mehr.
